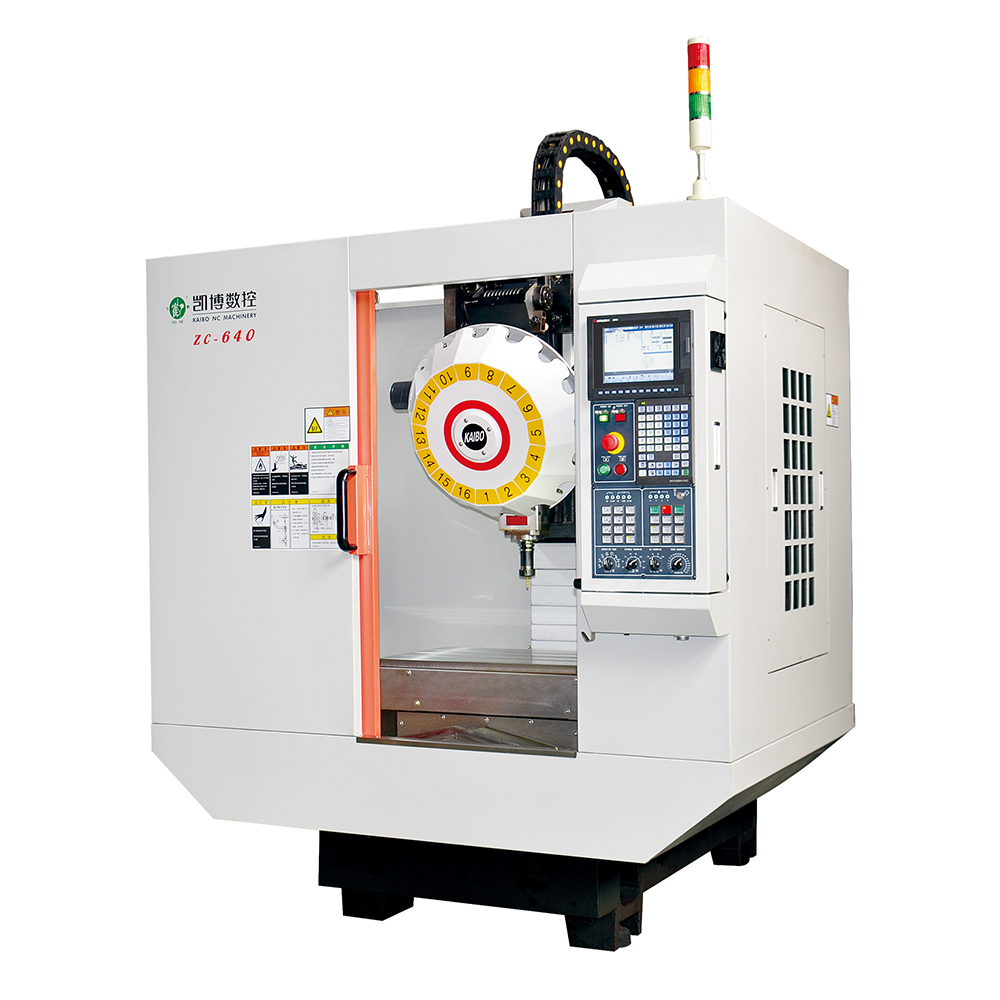

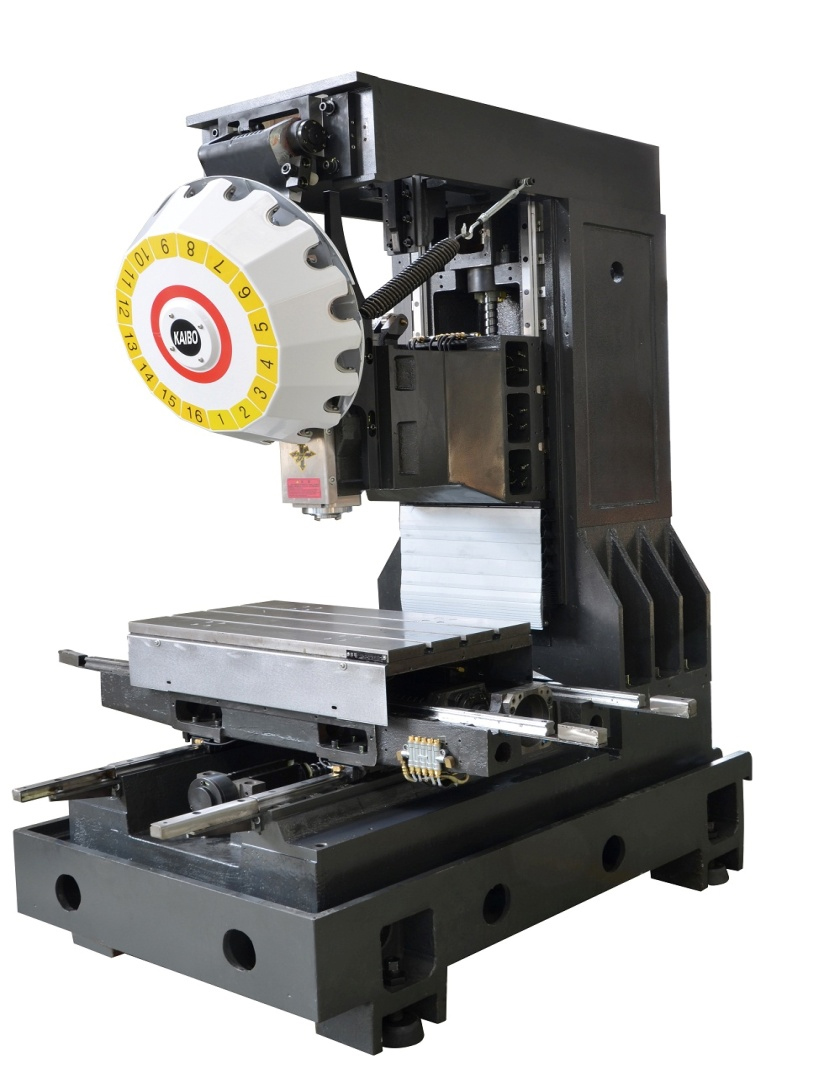

ZC系列鉆銑中心是上集切削、鉆孔、攻牙為一體的,工作效率高且精度高的數控機床,是凱博數控從傳統的金屬切削機床-立式加工中心發展出來的占地面積較小的數控機床。主要用于加工輕小型金屬工件,配備BT30機械主軸和斗笠式刀庫,大大提高了工作效率。

規格/機型ZC-640備注
工作臺面尺寸(長×寬)750*420mm
工作臺左右(X向)行程600mm
工作臺前后(Y向)行程400mm
主軸座上下(Z向)行程300mm
主軸鼻端至工作臺面距離170-500mm
工作臺T形槽尺寸(個數–槽寬)3-18mm
主軸錐孔BT30
主軸最高轉速范圍12000rpm 可選
工作臺最大荷重300kg
X.Y.Z軸快速進給速度48/48/60M/min
切削進給速度0-20000mm
X、Y、Z定位精度 JIS±0.01/300mm
X、Y、Z重復定位精度 JIS±0.01/300mm
電源需求總量15KW
壓縮空氣壓力 ≥6kg/c㎡
機臺重量2.8T
自動換刀時間0.8/s刀對刀
外形尺寸1750*2150*2400mm



部件名稱型號/規格品牌/廠家

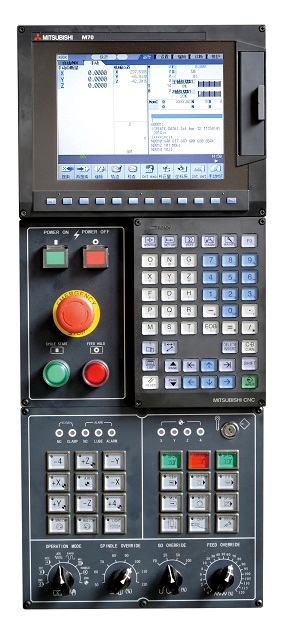

控制系統 M80B日本三菱
X.Y.Z軸滾珠絲杠付3216/3216/3216臺灣上銀
線性導軌P/H30-30-30臺灣上銀

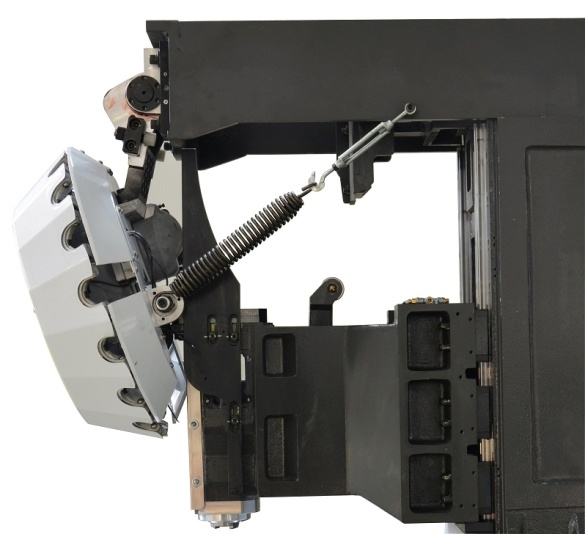

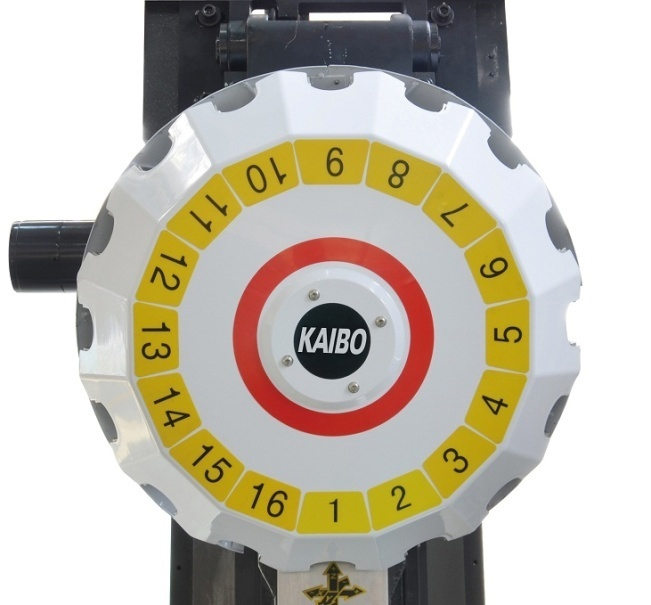

斗笠式刀庫夾臂式16工位自制
手輪EHDW-BA5S-1臺灣遠瞻
軸承
日本NSK
潤滑系統自動河谷/國產
聯軸器16-24 20-24  20-35意大利席特

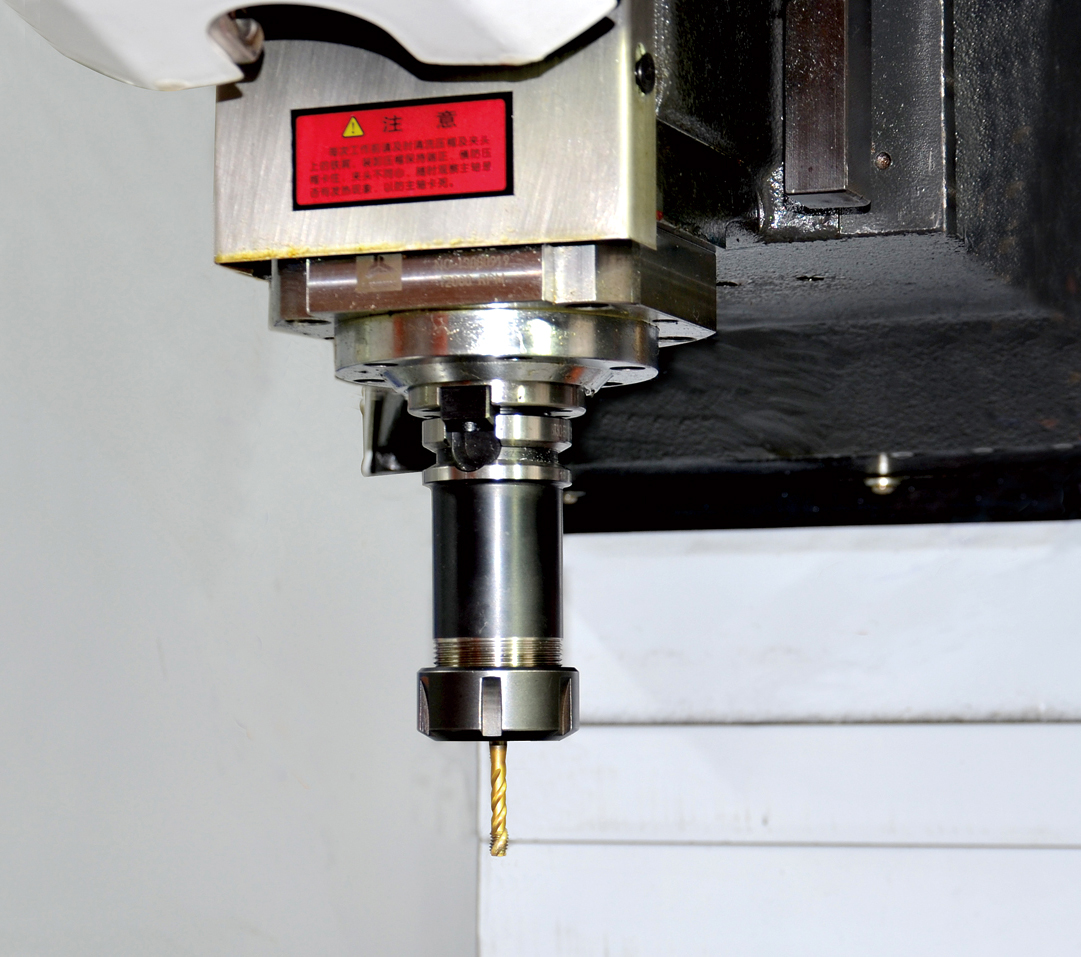

機械主軸BT30  12000rpm臺灣普森
主軸電機 5.5KW日本三菱
X/Y/Z三軸伺服驅動電機(Kw)1.5/1.5/2.0日本三菱
